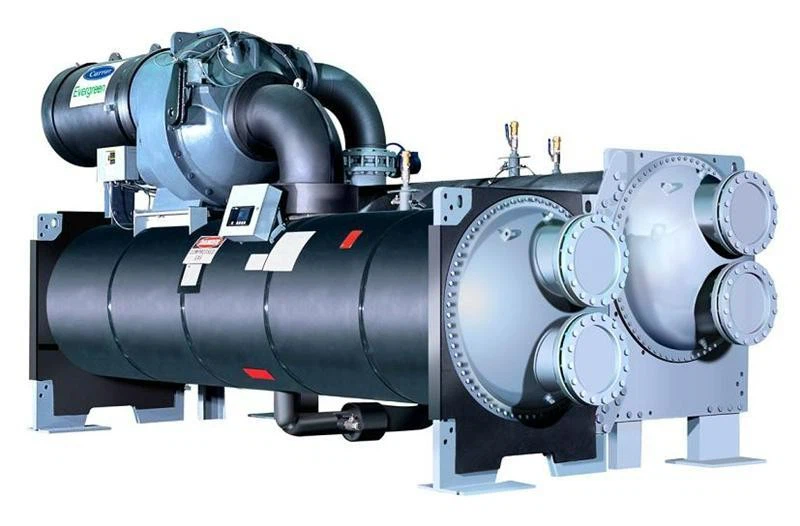

چیلر کریر 19 ایکس آر

چیلر گریز از مرکز سری 19xr یک واحد تبرید با کارایی بالا، قابل اعتماد و کارآمد است که برای رفع نیازهای برنامه های خنک کننده در مقیاس بزرگ طراحی شده است. سری 19XR با تاکید بر راندمان بالا، نویز کم و قابلیت کاربردی برتر، مجهز به آخرین پیشرفت‌ها در فناوری تبرید است و آن را برای پروژه‌های زیرساختی تجاری، صنعتی و عمومی ایده‌آل می‌کند. این مبرد مخصوصاً برای استفاده با مبرد HFC{7}}134a بدون کلر طراحی شده است و اطمینان حاصل می کند که استانداردهای زیست محیطی مدرن را برآورده می کند.

ارسال درخواست

دانلود

شرح

چیلر 19xrسریاصلیویژگی ها

موجود در انبار آماده ارسال

1. صرفه جویی در انرژی و بهره وری

کمپرسور تک مرحله ای-از دیفیوزر لوله مخروطی و خمیر کریر استفاده می کندساختار دیفیوزر قابل چرخش (SRD) را به enh ntedراندمان کمپرسور، بهبود عملکرد کلی سیستم.

کمپرسور دو مرحله‌ای{{0}ویژگیاین یک دیفیوزر بدون پره است و مجهز به یک اکونومایزر میانی است که بوراندمان واحد sts، آن را برای برنامه‌های{0}}بالابر ایده‌آل می‌سازد.

لوله انتقال حرارت فوق العاده-کارآمد:جدیدترین لوله انتقال حرارت Carrier مقاومت را کاهش می دهد و عملکرد انتقال حرارت را بهبود می بخشد و بازده انرژی دستگاه را بیشتر می کند.

2. عملیات پایدار و قابل اعتماد

موتور با راندمان بالا- Tموتور نیمه بسته با راندمان بالادمای موتور پایین تر، و در نتیجه راندمان عملیاتی بالاتر.

طراحی با قطعات متحرک کمتر:چیلر با حداقل قطعات متحرک طراحی شده است که عملکرد پایدار و قابل اعتماد را با کاهش احتمال خرابی مکانیکی تضمین می کند.

سفتی تقویت شده:uنشان طراحی صفحه لوله دوگانه-نیکاز کانن عبور می کندسفتی عمل ببین لوله های مسی و صفحه لوله، خطر نشتی را کاهش می دهد.

3. چند روش راه اندازی

راچیلر 19xr پیشنهادانعطاف پذیری rs در گزینه های راه اندازی، از جمله:

کابینت‌های استارت ولتاژ پایین{{0} (380 ولت): کابینت استارت غیر-هوایی-به عنوان استاندارد.

کابینت های استارت جایگزین: گزینه‌هایی مانند کابینت‌های هوابرد-مثل، جامد-کابینت‌های شروع نرم حالت جامد، و کابینت‌های شروع فرکانس متغیر (هر دو نسخه استاندارد و{2}}بالا{2}}) برای سفارشی‌سازی بیشتر در دسترس هستند.

4. آسان برای کار

سیستم کنترل هوشمند Carrier SmartView®:این سیستم کاربر پسند{0}} دارای صفحه عملیات ساده است که تجربه کاربری راحت و شهودی را ارائه می دهد. این شامل قابلیت های نظارت هوشمند برای محافظت از واحد و تشخیص سریع هر گونه مشکل عملیاتی است.

ادغام با سیستم های کنترل ساختمان:این سیستم می تواند به طور یکپارچه به سیستم های کنترل ساختمان متصل شود و امکان نظارت متمرکز و از راه دور را فراهم کند.

نوع مبرد	R{1}}134A (بدون کلر)
ظرفیت خنک کننده (تک مرحله-)	300 - 1650 RT
ظرفیت خنک کننده (دو مرحله-)	600 - 3400 RT
ظرفیت خنک کننده (سیستم جریان شمارنده سری)	1000 - 6800 RT

برنامه

چیلرهای سانتریفیوژ سری چیلر 19xr برای انواع نیازهای تبرید در مقیاس بزرگ در بخش‌های مختلف، از جمله:

ساختمان های تجاری بزرگ

مراکز خرید، ساختمان های اداری و دیگر فضاهای تجاری بزرگ که نیاز به خنک کننده کارآمد و مطمئن دارند.

ساختمان های عمومی

کتابخانه‌ها، موزه‌ها، استادیوم‌ها و سایر فضاهای عمومی که نیاز به کنترل آب و هوا دارند.

مراکز داده

محیط هایی که به کنترل دقیق دما و رطوبت نیاز دارند تا از پایداری زیرساخت های حیاتی فناوری اطلاعات اطمینان حاصل شود.

وسایل حمل و نقل عمومی

فرودگاه‌ها، ایستگاه‌های قطار و ایستگاه‌های مترو که به سیستم‌های خنک‌کننده-در مقیاس بزرگ برای مناطق پرترافیک نیاز دارند.

امکانات آموزشی و پزشکی

مدارس، بیمارستان ها و سایر مؤسساتی که نیاز به محیط داخلی راحت و کنترل شده برای دانش آموزان، کارکنان و بیماران دارند.

هتل ها و مهمان نوازی

فراهم کردن شرایط آب و هوایی بهینه برای مهمانان و اطمینان از بهره وری انرژی در عملیات هتل در مقیاس بزرگ-.

پارامتر

تهویه مطبوع (380V-3Ph-50Hz)
حالت	چیلر				موتور		اواپراتور			کندانسور			ابعاد واحد			وزن
	ظرفیت خنک کننده		برق ورودی	COPR بار کامل	RLA	LRYA	جریان امتیاز دهید	فشار رها کردن	آب اتصال	جریان امتیاز دهید	فشار رها کردن	آب اتصال	طول	عرض	ارتفاع	عملیاتی	تقلب (w/o مبرد)	مبرد شارژ کنید
	کیلووات	تن	کیلووات	ikW/kW	A	A	l/s	کیلو پاسکال	میلی متر	l/s	کیلو پاسکال	میلی متر	میلی متر	میلی متر	میلی متر	کیلوگرم	کیلوگرم	کیلوگرم
19XR-313234HUEU52	1407	400	253.2	0.180	435.8	1046	67.20	107	DN200	79.90	77.8	DN200	4181	1670	2051	6965	6046	396
19XR-404035HUFT52	1583	450	288.4	0.182	496.2	1119	75.60	77.9		90.10	70.8		4359	1880	2130	8097	6808	483
19XR-414138HUGU52	1758	500	310.0	0.176	525.4	1176	84.00	78.1		99.60	70.0		4359	1880	2130	8386	7004	508
19XR-505138HUGT52	1934	550	337.5	0.175	569.3	1176	92.40	71.3		109.4	46.6	DN250	4394	1994	2137	9488	7788	609
19XR-5P52436LCH52	2110	600	377.5	0.179	651.9	1222	100.8	68.8		119.7	48.5		4460	2054	2207	10225	8603	493
19XR-5051C37VCE52	2110	600	358.1	0.170	611.4	1143	100.8	83.5		118.7	54.1		4393	2098	2421	11227	9432	704
19XR-5P50C39VEG52	2286	650	408.4	0.179	708.6	1556	109.2	79.7		129.4	73.5		4393	2098	2421	10865	9217	588
19XR-5052C35VDG52	2286	650	387.5	0.170	668.4	1457	109.2	96.6		128.5	55.2		4393	2098	2421	11382	9553	704
19XR-5P50C49VEG52	2462	700	435.5	0.177	750.3	1556	117.6	91.4		139.0	83.8		4393	2098	2421	10865	9217	588
19XR-5151C45VEG52	2462	700	413.8	0.168	716.9	1556	117.6	92.7		138.2	71.4		4393	2098	2421	11474	9602	739
19XR-5P51C49VFJ52	2638	750	467.7	0.177	804.3	1570	126.0	104		149.1	82.1		4393	2098	2421	11035	9351	588
19XR-5252C69VEE52	2638	750	439.4	0.167	756.2	1556	126.0	95.3		147.8	71.3		4393	2098	2421	11711	9759	761
19XR-5R52C49VGJ52	2813	800	494.3	0.176	849.5	1845	134.4	98.0		158.8	81.2		4393	2098	2421	11371	9579	619
19XR-6X65C65VFG52	2813	800	469.7	0.167	807.5	1570	134.4	86.9	DN250	157.8	79.3		4940	2148	2637	12810	10677	714
19XR-6Z67C87VGG52	3165	900	523.5	0.165	895.2	1845	151.2	90.2		177.4	80.1		4940	2148	2637	13334	11034	752
19XR-6Z69C09VHG52	3517	1000	588.7	0.167	988.5	2083	168.1	109		197.4	90.3		4940	2148	2637	13441	11108	752
19XR-7Q72C09VHJ52	3869	1100	650.6	0.168	1088.4	2083	184.9	89.5	DN300	217.2	76.4	DN300	5051	2472	2743	17215	14095	987
19XR-7Q72E53MEB52	4220	1200	736.1	0.174	1250.3	2729	201.7	105	DN300	238.0	90.4	DN300	5045	2426	2889	18522	15344	1046
19XR-8P81E51MEB52	4220	1200	696.9	0.165	1186.4	2729	201.7	72.6	DN350	236.3	69.2	DN350	5121	2711	2937	21060	17195	1156
19XR-8P80E63MFB52	4572	1300	799.1	0.175	1358.3	3276	218.5	84.0		257.8	92.4		5121	2711	2937	20861	17071	1156
19XR-8Q81E61MFB52	4572	1300	766.0	0.168	1304.1	3276	218.5	72.6		256.4	80.3		5121	2711	2937	21404	17418	1200
19XR-8282E63MFB52	4924	1400	828.1	0.168	1405.7	3276	235.3	98.9		276.3	82.1		5121	2711	2937	22435	18145	1426
19XR-8R84E63MFB52	5275	1500	909.5	0.172	1537.7	3276	252.1	83.4		297.1	76.7		5121	2711	2937	22421	18083	1247
19XR-8484E63MFB52	5275	1500	884.9	0.168	1497.9	3276	252.1	104		296.0	76.2		5121	2711	2937	22997	18549	1386

کاربرد آب نمک (10kV-3Ph-50Hz)
مدل	چیلر				موتور		اواپراتور			کندانسور			ابعاد واحد			وزن
	خنک کننده ظرفیت		ورودی قدرت	بار کامل کارایی	RLA	LRYA	جریان امتیاز دهید	فشار رها کردن	آب اتصال	جریان امتیاز دهید	فشار رها کردن	آب اتصال	طول	عرض	ارتفاع	عملیاتی	تقلب (بدون مبرد)	شارژ مبرد
	کیلووات	تن	کیلووات	ikW/kW	A	A	l/s	کیلو پاسکال	میلی متر	l/s	کیلو پاسکال	میلی متر	میلی متر	میلی متر	میلی متر	کیلوگرم	کیلوگرم	کیلوگرم
19XR-7072E45MDE5A	2462	700	599.7	0.244	41.2	221	158.0	129	DN300	210.2	72.4	DN300	5045	2426	2889	19307	16050	1192
19XR-7R74E55MFE5A	2813	800	696.6	0.248	47.3	235	180.6	95.6	DN300	240.7	87.8	DN300	5045	2426	2889	19302	15990	1082
19XR-8R84E65MFE5A	3165	900	776.6	0.245	52.9	235	203.2	72.4	DN350	270.5	65.0	DN350	5121	2711	2937	22794	18456	1247
19XR-8787E65MFE5A	3517	1000	835.2	0.237	57.0	235	225.8	135	DN350	298.6	105	DN350	5731	2711	2937	24501	19784	1592
توجه:	1. انتخاب های فوق بر اساس ورود/خروج دمای آب سرد: 12/7 درجه است. دمای آب سرد ورودی/خروجی: 32/37 درجه. عامل رسوب کولر است 0.0176 ㎡ درجه / کیلووات و ضریب رسوب کندانسور 0.044 ㎡ درجه / کیلووات است. 2. انتخاب های کاربرد آب نمک فوق بر اساس دمای آب سرد وارد/خروج:-2/-6 درجه است. دمای آب سرد ورودی/خروجی: 30/33.5 درجه. عامل رسوب کولر است 0176 3. حامل مدل های خاصی را با استفاده از رایانه بر اساس درخواست های مختلف برای تناژ، بالابر و کارایی انتخاب می کند. برای جزئیات، لطفا با آژانس های محلی تماس بگیرید. 4. فشار جعبه آب استاندارد 1.0MPa است و می تواند 1.6MPa، 2.0MPa را به عنوان گزینه ارائه دهد. برای نیازهای بیشتر، لطفا با آژانس های محلی تماس بگیرید. 5. انتخاب های فوق بر اساس ولتاژ 380V/10kV انجام می شود. برای جزئیات یا انتخاب های سفارشی، لطفا با آژانس های محلی تماس بگیرید. 6. 60گزینه‌های هرتز نیز موجود است. لطفا برای دریافت پشتیبانی بیشتر با آژانس های محلی تماس بگیرید.

تهویه مطبوع (10kV-3Ph-50Hz)
حالت	چیلر				موتور		اواپراتور			کندانسور			ابعاد واحد			وزن
	ظرفیت خنک کننده		برق ورودی	COPR بار کامل	RLA	LRYA	جریان امتیاز دهید	فشار رها کردن	آب اتصال	جریان امتیاز دهید	فشار رها کردن	آب اتصال	طول	عرض	ارتفاع	عملیاتی	تقلب (w/o مبرد)	مبرد شارژ کنید
	کیلووات	تن	کیلووات	ikW/kW	A	A	l/s	کیلو پاسکال	میلی متر	l/s	کیلو پاسکال	میلی متر	میلی متر	میلی متر	میلی متر	کیلوگرم	کیلوگرم	کیلوگرم
19XR-6Y69C89LHG5A	3165	900	531.5	0.168	36.4	200	151.20	98.8	DN250	177.80	74.5	DN250	4940	2148	2685	14037	11750	735
19XR-7P72C09LHG5A	3517	1000	589.5	0.168	39.9	200	168.10	89.7	DN300	197.50	64.1	DN300	5051	2472	2790	17669	14654	949
19XR-7P71E53MDB5A	3869	1100	680.1	0.176	45.3	221	184.90	107		218.40	88.5		5045	2426	2889	18549	15546	1007
19XR-7171E51MDB5A	3869	1100	635.9	0.164	42.4	221	184.90	106		216.4	86.9		5045	2426	2889	19367	16050	1251
19XR-7Q72E53MFB5A	4220	1200	733.8	0.174	48.4	235	201.7	105		237.9	90.3		5045	2426	2889	18960	15782	1046
19XR-8P81E51MFB5A	4220	1200	695.3	0.165	45.8	235	201.7	72.6	DN350	236.2	69.1	DN350	5121	2711	2937	21498	17633	1156
19XR-8P80E63MFB5A	4572	1300	797.1	0.174	52.7	235	218.5	84		257.7	92.3		5121	2711	2937	21234	17444	1156
19XR-8Q82E61MFB5A	4572	1300	758.8	0.166	50.1	235	218.5	72.6		256.2	71.4		5121	2711	2937	22041	17980	1200
19XR-8P81E63MFB5A	4924	1400	860.2	0.175	57.1	235	235.3	96.2		277.6	93		5121	2711	2937	21498	17633	1156
19XR-8282E63MFB5A	4924	1400	826.2	0.168	54.7	235	235.3	98.9		276.2	82.1		5121	2711	2937	22808	18518	1426
19XR-8R84E63MFB5A	5275	1500	907.5	0.172	60.3	235	252.1	83.4		297.1	76.7		5121	2711	2937	22794	18456	1247
19XR-8QV4F30MFT5A	5275	1500	882.0	0.167	57.9	285	252.1	82.3	DN400	296.1	66.3	DN400	5195	2926	3082	24160	19833	1098
19XR-8QV4F40WHT5A	5627	1600	936.1	0.166	60.5	409	268.9	93.2		315.5	74.4		5195	2926	3082	24428	20102	1098
19XR-8RV4F40WJT5A	5979	1700	994.4	0.166	64.9	479	285.7	90.7		335.1	83.1		5195	2926	3082	24801	20358	1141
19XR-8ZV8F50WJT5A	6330	1800	1058	0.167	68.9	479	302.5	112		355.1	118		5805	2926	3082	26210	21443	1280
19XR-A4FA47638GP7	6682	1900	1116	0.167	73.4	374	319.3	94.3		374.7	81.6		5229	3051	3484	33012	27335	1321
19XR-A4FA47648GP7	7034	2000	1186	0.169	78	374	336.1	104		394.9	89.8		5229	3051	3484	33012	27335	1321
19XR-A6FB66648GQ7	7385	2100	1200	0.162	79.2	430	352.9	127		413.0	83.7	DN450	5839	3186	3484	36913	29922	1650
19XR-A6GB66648GQ7	7737	2200	1261	0.163	83	430	369.7	122		432.7	91.1	DN450	5839	3186	3484	37267	30111	1706
19XR-B6FC65718RU7	8089	2300	1286	0.159	85.2	550	386.5	97.0	DN450	450.7	71.5	DN500	5969	3658	3742	48871	40146	1908
19XR-B6FC65710RU7	8440	2400	1340	0.159	88.6	550	403.3	105		470.2	77.2		5969	3658	3742	48871	40146	1908
19XR-B6GC65720RU7	8792	2500	1402	0.159	92.6	550	420.1	94.5		490.3	83.3		5969	3658	3742	49424	40473	1939
19XR-B6GC66720RU7	9144	2600	1438	0.157	94.9	550	436.9	102		509.2	75.5		5969	3658	3742	50247	40989	1939
19XR-C6FC66720RU7	9496	2700	1501	0.158	98.9	550	453.7	81.3		528.6	80.8		6019	3798	3813	53502	43670	2082
19XR-C6FC66730RU7	9847	2800	1563	0.159	102.8	550	470.5	87.2		548.8	86.5		6019	3798	3813	53502	43670	2082
19XR-C6FC67730RU7	10199	2900	1597	0.157	104.9	550	487.3	93.3		567.6	78.7		6019	3798	3813	54361	44204	2082
19XR-C6FC67730RV7	10551	3000	1666	0.158	109.7	555	504.2	99.6		587.1	83.7		6019	3798	3813	54361	44204	2082

کاربرد گرمایش (10kV-3Ph-50Hz)
مدل	چیلر				موتور		اواپراتور			کندانسور			ابعاد واحد			وزن
	گرمایش ظرفیت		ورودی قدرت	بار کامل کارایی	RLA	LRYA	جریان امتیاز دهید	فشار رها کردن	آب اتصال	جریان امتیاز دهید	فشار رها کردن	آب اتصال	طول	عرض	ارتفاع	عملیاتی	تقلب (بدون مبرد)	شارژ مبرد
	کیلووات	تن	کیلووات	ikW/kW	A	A	l/s	کیلو پاسکال	میلی متر	l/s	کیلو پاسکال	میلی متر	میلی متر	میلی متر	میلی متر	کیلوگرم	کیلوگرم	کیلوگرم
19XR-7071E35MFD5A	3517	1000	696.1	0.198	45.9	235	134.6	73.6	DN300	170.0	54.4	DN300	5045	2426	2889	18947	15760	1192
19XR-7072E35MFD5A	3869	1100	759.2	0.196	50.1	235	148.4	87.7		187.0	56.6		5045	2426	2889	19208	15951	1192
19XR-7172E37MFD5A	4220	1200	872.4	0.207	57.9	235	159.8	82.8		203.5	66.1		5045	2426	2889	19529	16142	1251
19XR-7274E45MFD5A	4572	1300	889.3	0.195	59.1	235	175.7	86.2		221.0	72.6		5045	2426	2889	19894	16369	1300
19XR-8284E45MHD5A	4924	1400	952.1	0.193	63.2	294	189.5	67.6	DN350	237.5	49.5	DN350	5121	2711	2937	23343	18898	1426
توجه:	1. انتخاب های فوق بر اساس ورود/خروج دمای آب سرد: 12/7 درجه است. دمای آب خنک کننده ورودی/خروجی: 32/37 درجه. عامل رسوب کولر است 0.0176 متر مربع درجه / کیلووات و ضریب رسوب کندانسور 0.044 ㎡ درجه / کیلووات است. 2. انتخاب برنامه گرمایش فوق بر اساس ورود/خروج دمای آب سرد 10/5 درجه است. دمای آب خنک کننده ورودی/خروجی 40/45 درجه. ضریب رسوب کولر می باشد 0.0176 متر مربع درجه / کیلووات و ضریب رسوب کندانسور 0.044 ㎡ درجه / کیلووات است. 3. حامل مدل های خاصی را با استفاده از رایانه بر اساس درخواست های مختلف برای تناژ، بالابر و کارایی انتخاب می کند. برای جزئیات، لطفا با آژانس های محلی تماس بگیرید. 4. فشار جعبه آب استاندارد 1.0MPa است و می تواند 1.6MPa، 2.0MPa را به عنوان گزینه ارائه دهد. برای نیازهای بیشتر، لطفا با آژانس های محلی تماس بگیرید. 5. انتخاب های فوق بر اساس ولتاژ 10 کیلو ولت انجام می شود. برای جزئیات یا انتخاب های سفارشی، لطفا با آژانس های محلی تماس بگیرید. 6. 60گزینه‌های هرتز نیز موجود است. لطفا برای دریافت پشتیبانی بیشتر با آژانس های محلی تماس بگیرید.

چیلر سانتریفیوژ سری 19xr به عنوان یک راه حل قابل اعتماد و انرژی{1}}کارآمد برای کاربردهای تبرید در مقیاس بزرگ متمایز است. با فناوری پیشرفته، عملکرد کم صدا و گزینه‌های نصب انعطاف‌پذیر، یک انتخاب ایده‌آل برای طیف وسیعی از صنایعی است که به خنک‌سازی{4} با عملکرد بالا نیاز دارند. چه در حال ساخت زیرساخت های جدید باشید یا یک سیستم موجود را ارتقا دهید، سری 19XR عملکرد، کارایی و قابلیت اطمینان مورد نیاز را ارائه می دهد.
